HTN7743 4.0V~42V输入，3.5A同步降压变换器 - 宝华龙科技

产品概况
HTN7743是3.5A降压转换器，具有从4V到42V的宽输入电压，集成了90mΩ高侧MOSFET和60mΩ低端MOSFET。采用峰值电流模式控制，支持跳周期调制(PSM)，有助于转换器在轻负载下实现高效率。
HTN7743具有100kHz至2MHz的可编程开关频率，外部电阻可调。允许从高输入电压到低输出电压的功率转换，开关MOS的最小导通时间为120ns。该设备提供2.5mS的固定软启动，以防止启动过程中的涌入电流。
HTN7743具有外部环路补偿功能，可灵活优化环路稳定性或环路响应。HTN7743提供逐周期电流限制、热关断保护、输出过压保护、输出过载保护和输入电压欠压保护。该设备采用 ESOP8封装。
应用
5V，12V或24V电源轨、汽车系统、分布式电源系统、高压电源转换

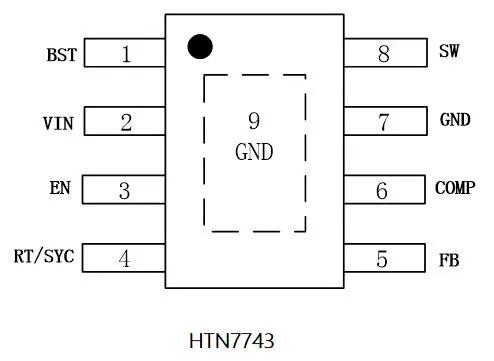

引脚图
特点
3.5A降压，内置90mΩ+60mΩ功率管
输入电压范围：4V~42V
脉冲跳跃模式使得轻载下高效率
125uA 静态电流
最高2MHz可编程开关频率，可外部同步
峰值电流控制架构
欠压保护、过流保护和过热关断保护
无铅封装，ESOP8

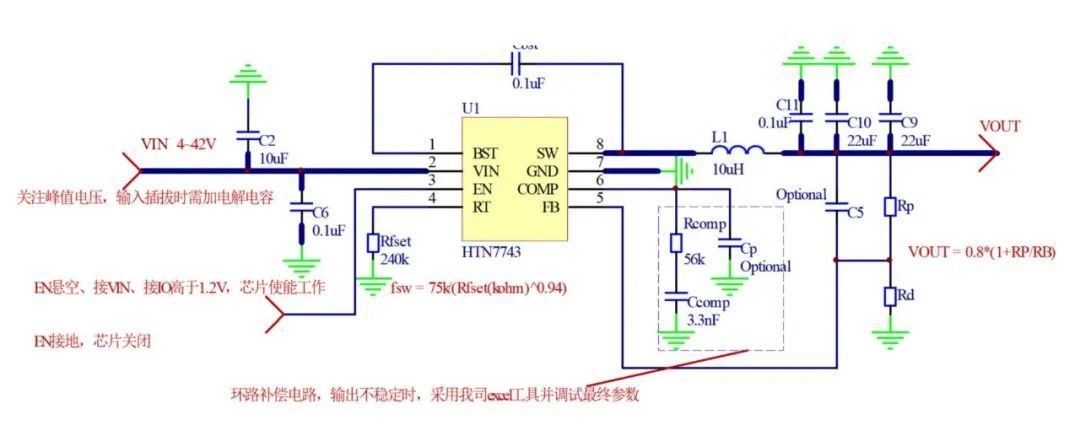

应用图与曲线
应用说明
EN使能脚，内置上拉电流源。将EN拉到阈值以下以关闭。将EN拉至阈值以上启用，EN脚悬空启用使能。

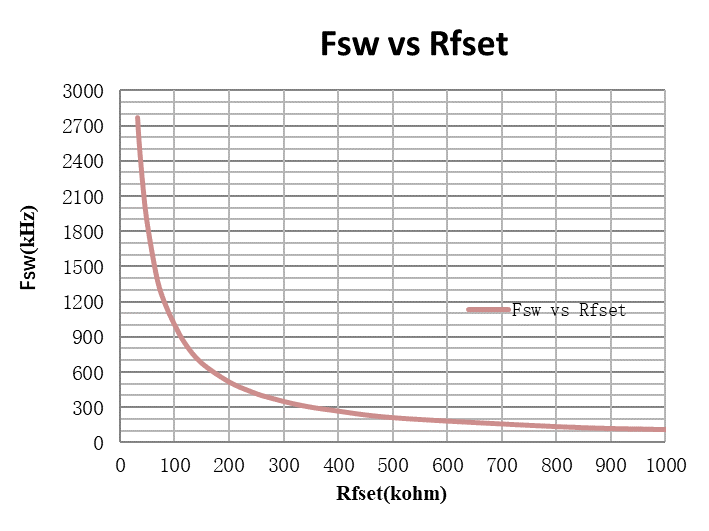

RT外部电阻Rfset调整开关频率：

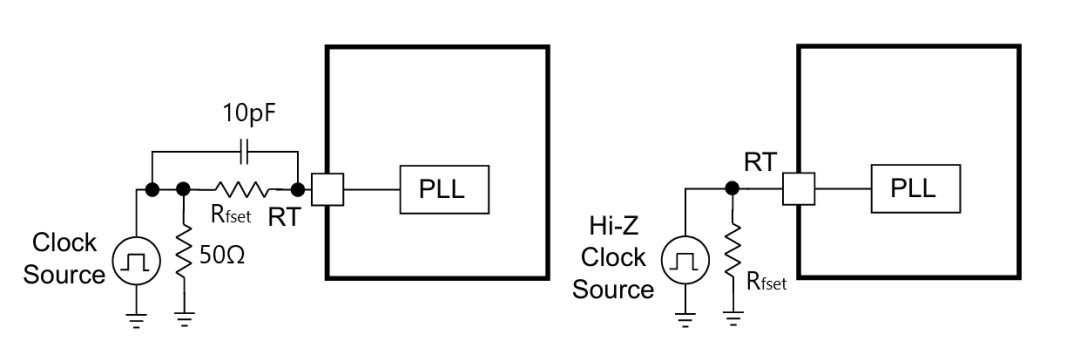

开关频率通过外部时钟同步
VH>1.7V, VL<0.5V, tw>80ns
